内置安装自动化型零点定位单元 液压

No. 6107HA-20-07

带中心锁紧检测的内置安装型

自动化零点定位器

液压解锁

气压自动除屑

解锁压力:60bar-70bar

表面及活塞硬化处理

重复定位精度<0.005mm

带锁紧检测(气压)和间隙检测(气压)。


在线询价

应用领域:

设计特点:

带自动收缩防尘盖,自动除屑,间隙检测和锁紧检测。

应用领域:

零点定位系统在自动化解决方案中应用,可减少更换工装的时间,可在金属

切削和非切削等各种领域中使用,也可用于食品工业,化工和制药工业中使用。

说明:

自动收缩防尘盖和气压表面自动除尘。

锁紧感应:接头在位,气压保持恒定,接头离位,气压为零。

间隙感应:通过压缩空气喷出来实现。托盘与零点定位器无间隙时压力恒定。

通过气压解锁(1),通过弹簧进行机械锁紧。锁紧状态下可以随时切断压力源,

因为正常锁紧时不需要通过压力。

这种零点定位器有4个接口:

1x 液压解锁接口(1),1x自动除屑和间隙感应供气口(3)。

1x 气压锁紧感应输入接口(4)

1x 气压锁紧感应输出接口(5)


说明:

订货号尺寸夹紧力可达[kN]拉紧力[kN]吹屑重量[Kg]
550279K2020551,4

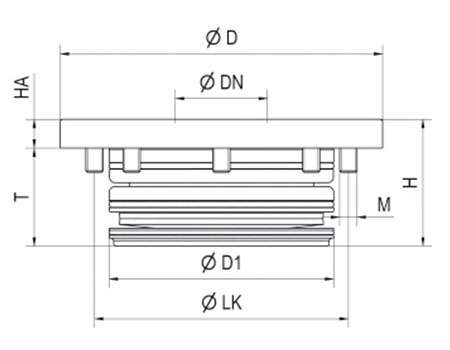

订货号尺寸dia. Ddia. DNdia. D1 dia.LKHHAMT
550279K201123278884410M634
