零点定位系统

水平快速装夹零点定位器

液压解锁
解锁压力：最小50bar，最大60bar
表面及活塞硬化处理
重复定位精度 < 0.005 mm。

在线询价

应用领域：

零点定位系统用于减少更换工装的时间，可在金属切削和非切削等各领域中使用，也可用于食品工业，化工和制药工业中使用。适用于安装在夹具托架，立式夹具等场合。水平快速装夹零点定位器可以借助人力，液压或者移动设备，快速简便的完成立式夹具的换装。
说明:
水平快速装夹零点定位器具有夹紧力和拉紧力高等优点。通过液压解锁（1），通过弹簧力进行机械锁紧。锁紧状态下可以随时切断压力源，因为正常锁紧时不需要通压力。 加载在悬挂活塞上的重量最大不能超过K20 5KN，K40 8KN。
设计特点:
按照标准，有手动或液压两种悬浮活塞
- 液压零点定位器有1x液压解锁接头（1），
- 液压增强型零点定位器有3个接口：1x液压解锁接口（1），1x悬浮活塞液压弹出接口（5），1x 悬浮活塞缩进接口（4）。
需要请索取:

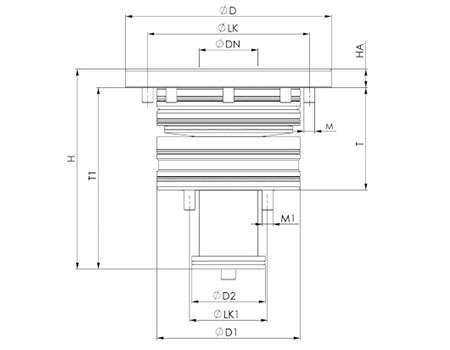

- 安装图纸

说明：
